Situation de projet feu
L’étude de la stabilité des piliers en béton pour la situation de projet feu nécessite des calculs pointus par éléments finis.

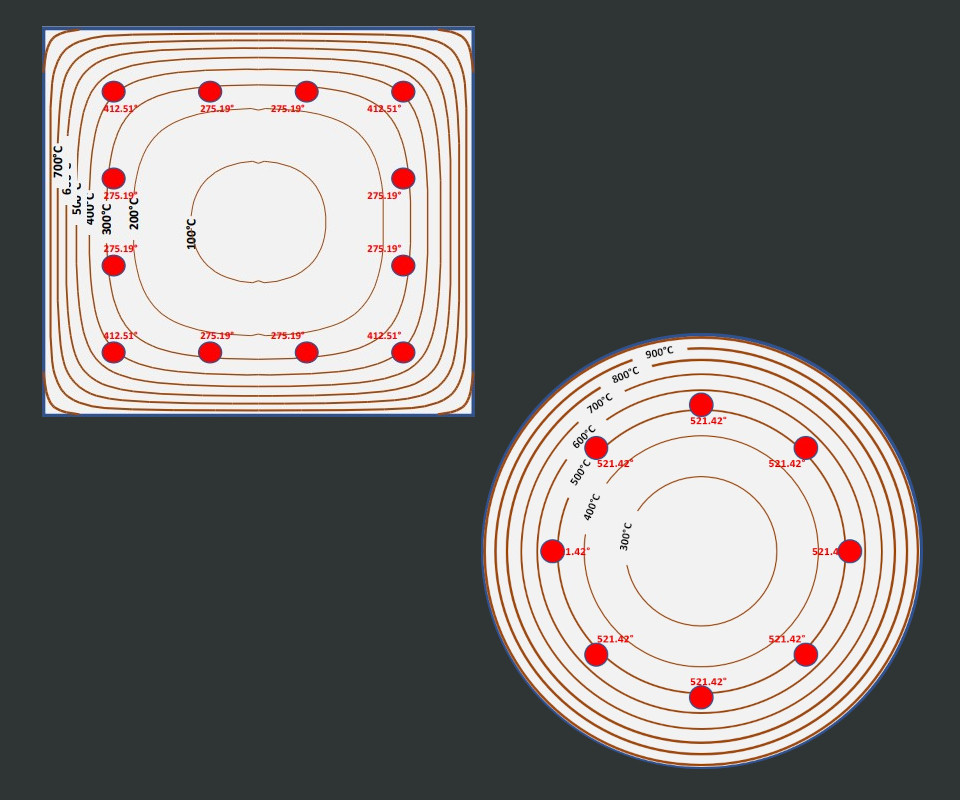

Le calcul de l’échauffement des sections permet de déterminer en chaque point de la section les températures du béton et des éléments métalliques. En fonction des propriétés mécaniques des matériaux et des températures obtenues, les déformations et résistances sont calculées.

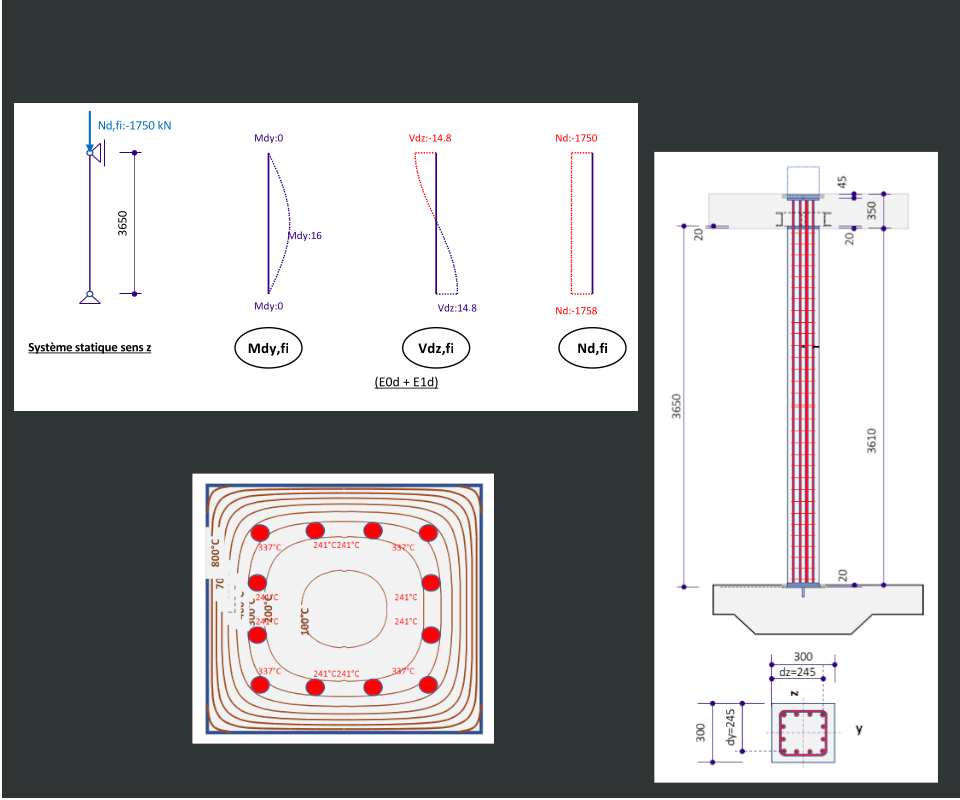

Les sollicitations à prendre en compte correspondent aux valeurs de calcul de NEd,fi, MEd,fi, pEd,fi, PEd,fi selon les normes SIA 260 et 261 ou EN 1990. Reconnaissance AEAI m° 30903, Pilier BEMTECH SA-ELEMENT SA
Le calcul des piliers démontre que des enrobages plus conséquents protègent de façon importante les armatures contre une diminution de résistance et qu’un resserrement des étriers est nécessaire afin d’éviter le risque de flambage local des armatures.
Les Courbes de flambages pour le feu ainsi que les tables de dimensionnement sont disponibles pour le prédimensionnement des piliers.
Le logiciel de dimensionnement BEMTECH permet le dimensionnement des colonnes pour la situation de projet feu.
Le service technique de BEMTECH est à disposition pour les dimensionnements.
Formulaires techniques
Email
Dimensionnement par éléments finis
L’analyse du comportement mécanique des piliers BEMTECH exposés au feu est réalisée au moyen du dimensionnement par éléments finis selon les normes SN 1992 1-2. La méthode de l’annexe B.3, moment ultime avec effets du second ordre est préconisée afin de cerner au mieux la sécurité structurale.
Le service technique de BEMTECH est à disposition pour les dimensionnements.
Résultats du dimensionnement clairs et précis
Les résultats du dimensionnement par éléments finis des colonnes BEMTECH permettent rapidement et simplement de vérifier la sécurité structurale pour la situation de projet feu.

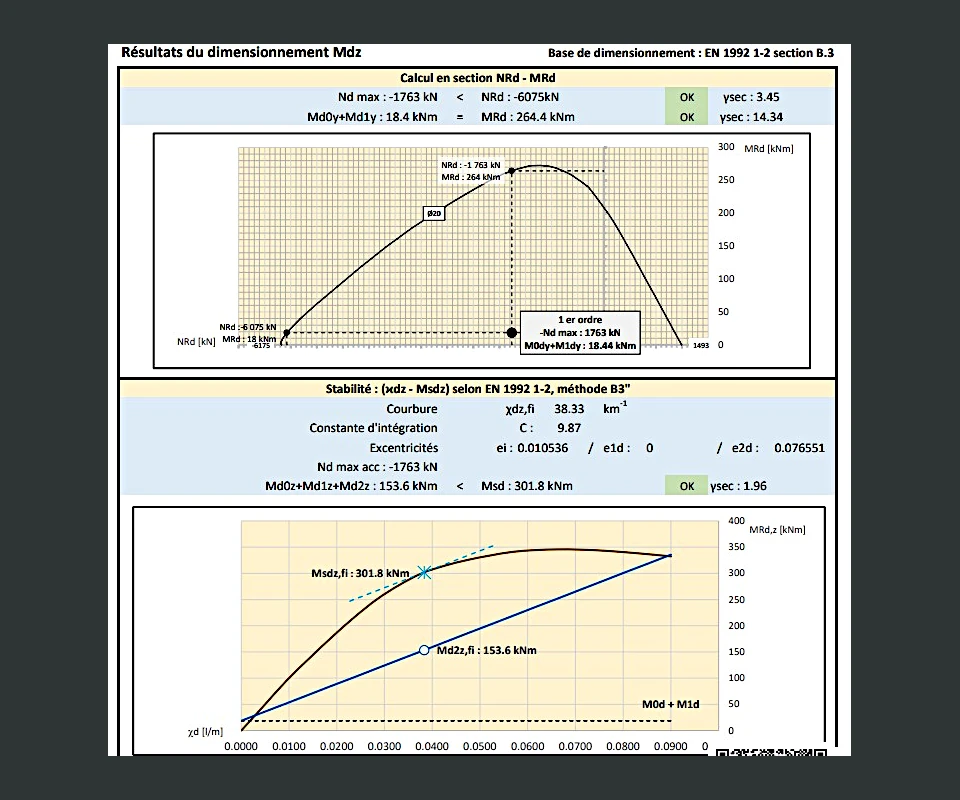

- Le diagramme d’interaction MRd/NRd du calcul en section
- Le diagramme moment-courbure avec effet du 2ème ordre et la détermination de la position limite d’équilibre.
Le service technique de BEMTECH est à disposition pour les dimensionnements.
PROPRIETES MECANIQUES DES MATERIAUX
L’augmentation des températures lors d’un incendie influence négativement le comportement mécanique du béton et des aciers. Les colonnes BEMTECH sont dimensionnées selon les courbes normalisées de la norme SN 1992 1-2.

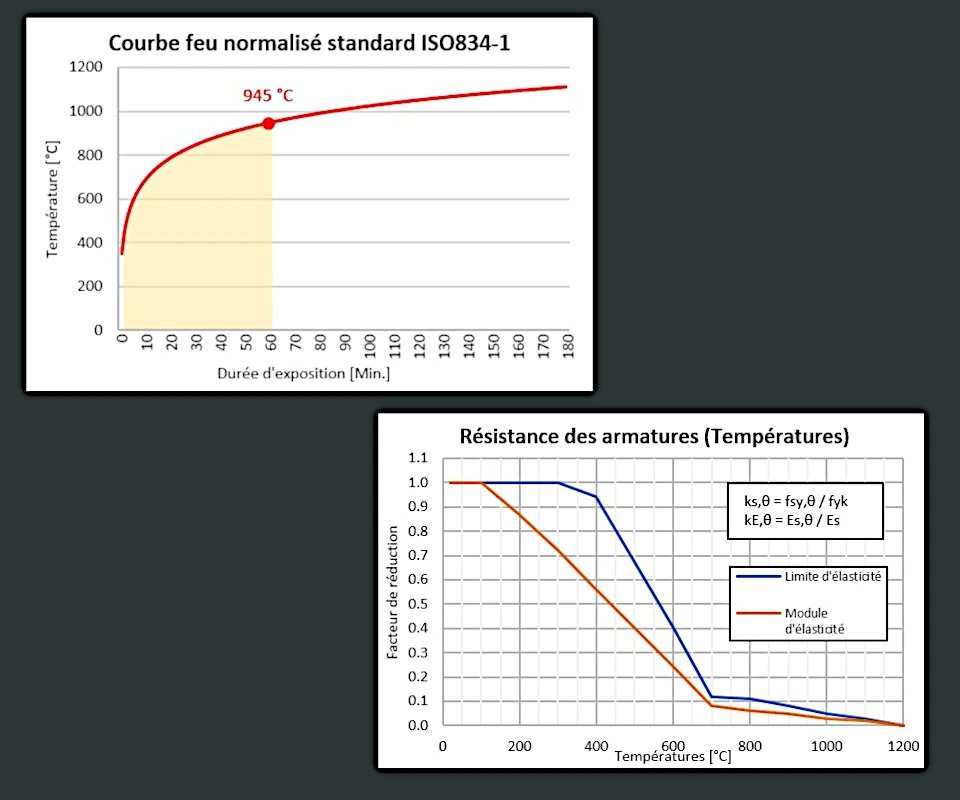

- La courbe normalisée ISO 834 températures-temps permet de déterminer l’augmentation de la température selon la durée d’exposition pour un feu normalisé.

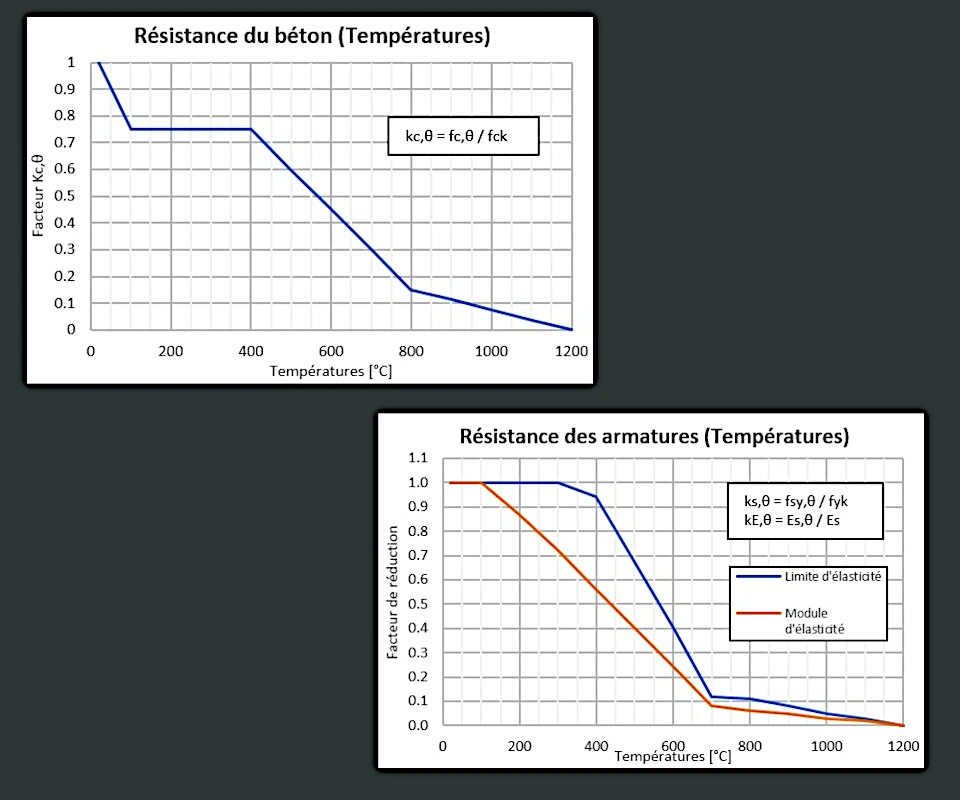

- Le calcul des résistances en section est basé sur les courbes de résistances, modules d’élasticité et déformations en fonction des températures attendues dans les éléments finis.
Reconnaissance
AEAI/VKF n° 30903
Le béton utilisé pour la production des piliers BEMTECH est reconnu par l’association des établissements cantonaux d’assurances incendie AEAI.
