Détails constructifs en base de colonnes
L’étude de l’introduction des efforts en base de colonnes est importante afin de garantir au mieux la transmission des sollicitations locales de la colonne à l’élément inférieur.
Le service technique de BEMTECH SA vérifie l’introduction des efforts grâce au logiciel de dimensionnement.
La mise en œuvre ainsi que la conception des détails constructifs en base de colonnes sont très importantes et demandent un soin particulier. La surface de la colonne ou ses éléments doivent être entièrement en contact avec le mortier d’appui afin d’assurer la transmission optimale des efforts.
Principe de pose des colonnes :
- Pose de la colonne sur de petites cales de montage et stabilisation horizontale de la colonne au moyen d’étayage.
- Réglage de l’aplomb et du niveau de la colonne.

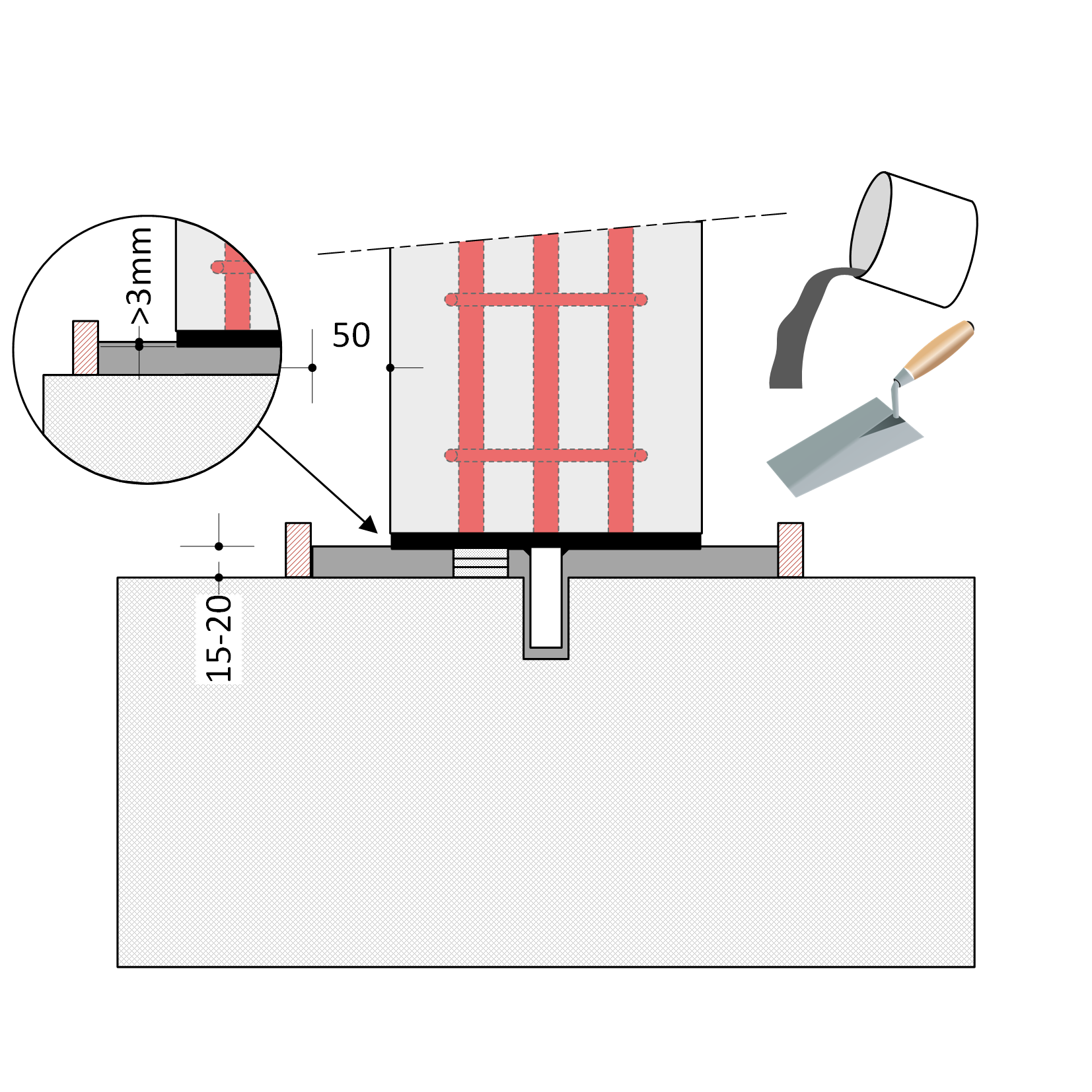

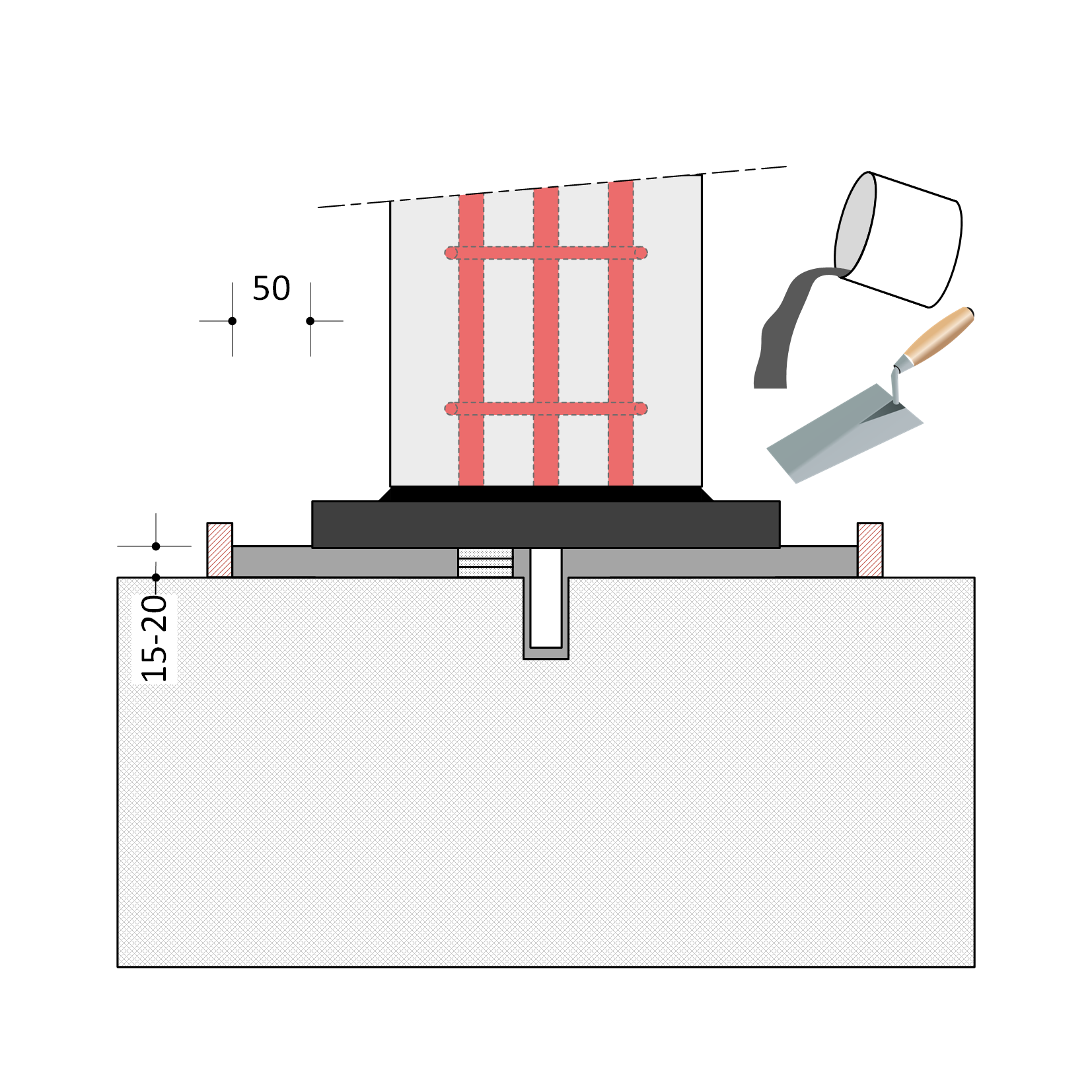

- Pour les colonnes posées sur dalle sans engravure, mise en place d’un coffrage du type cadre.
- Remplissage complet de l’engravure ou du coffrage au moyen du mortier de pose fluide selon la prescription du fournisseur. Par exemple : SikaGrout®-314 N. Résistance minimale demandée 60 MPa à 7 jours
- Attention : le remplissage de l’engravure au moyen du mortier fluide doit être réalisé conformément afin d’empêcher la formation de poches d’air sous la colonne ou ses éléments.

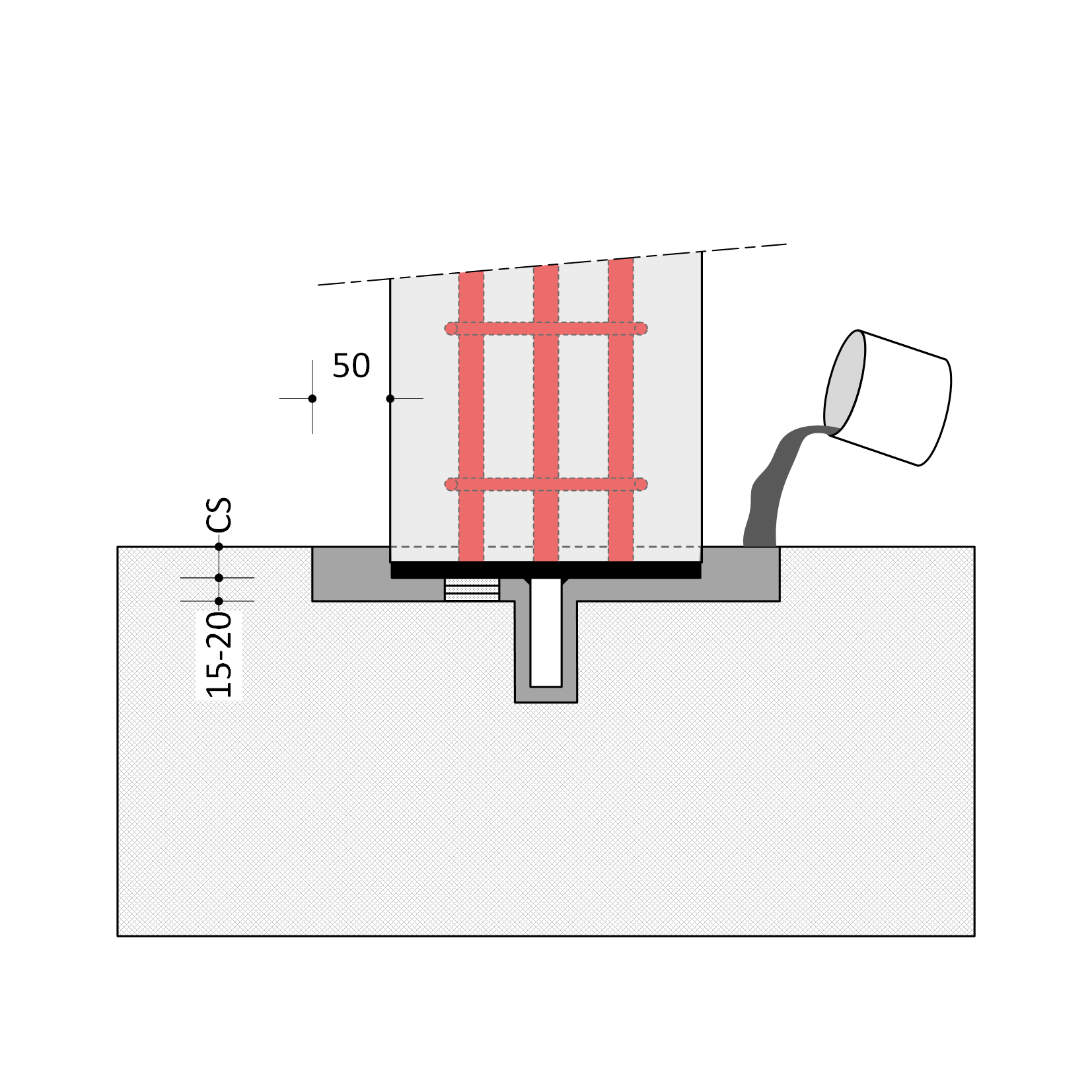

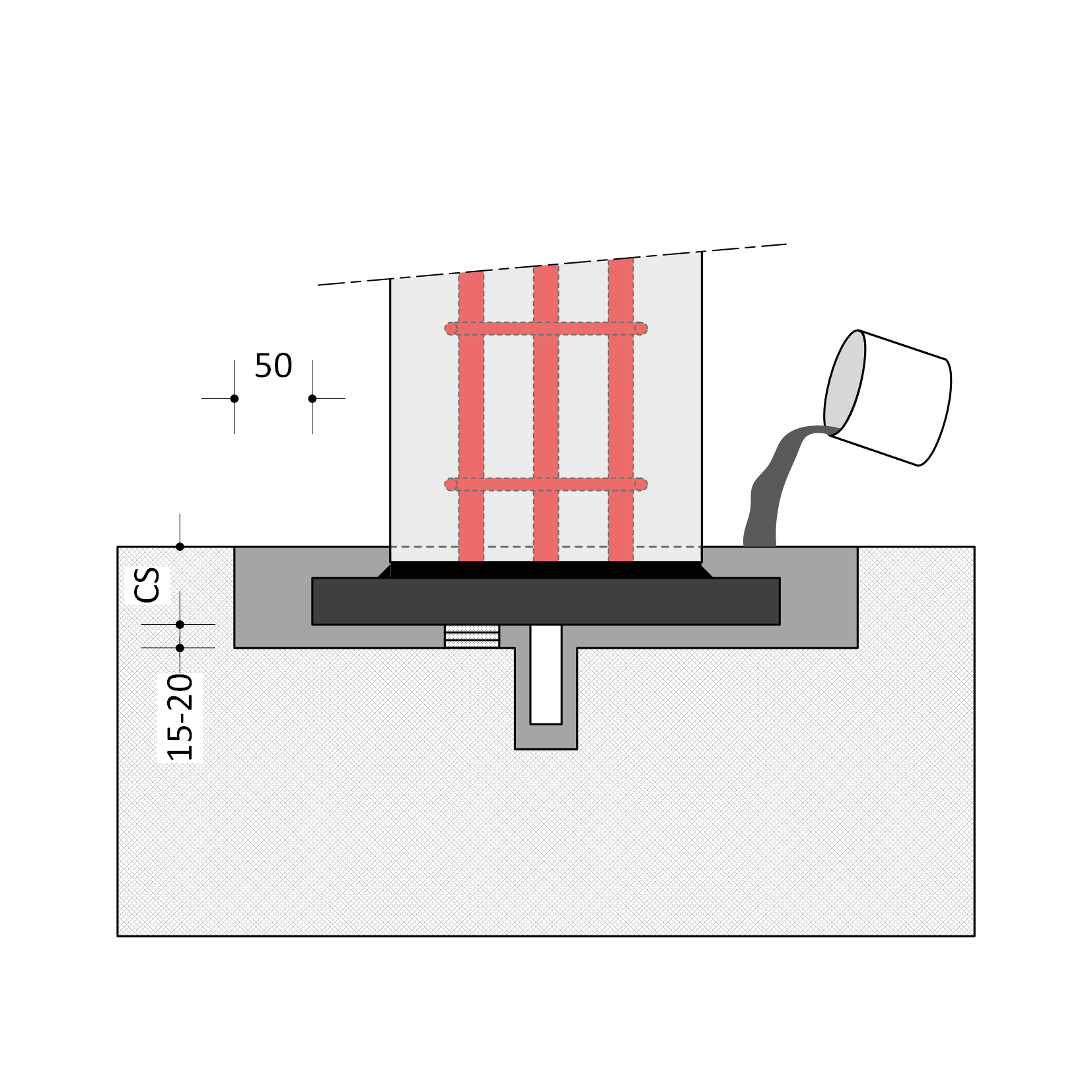

Les détails constructifs illustrés sont proposés à titre d’exemples. Ils sont adaptés en fonction des projets. Détails types en pied de pilier.
Le service technique de BEMTECH est à disposition pour toutes informations complémentaires.
Détails constructifs en tête de colonnes
L’étude de l’introduction et de la transmission des efforts en tête de colonnes dépend du choix du système anti-poinçonnement préconisé ainsi que d’une superposition éventuelle de colonnes.
Dans tous les cas, l’étude de l’introduction et la transmission locale des sollicitations doivent faire l’objet d’une attention particulière. Le service technique de BEMTECH est à même de répondre au mieux à la conception et au dimensionnement des éléments de transmission.

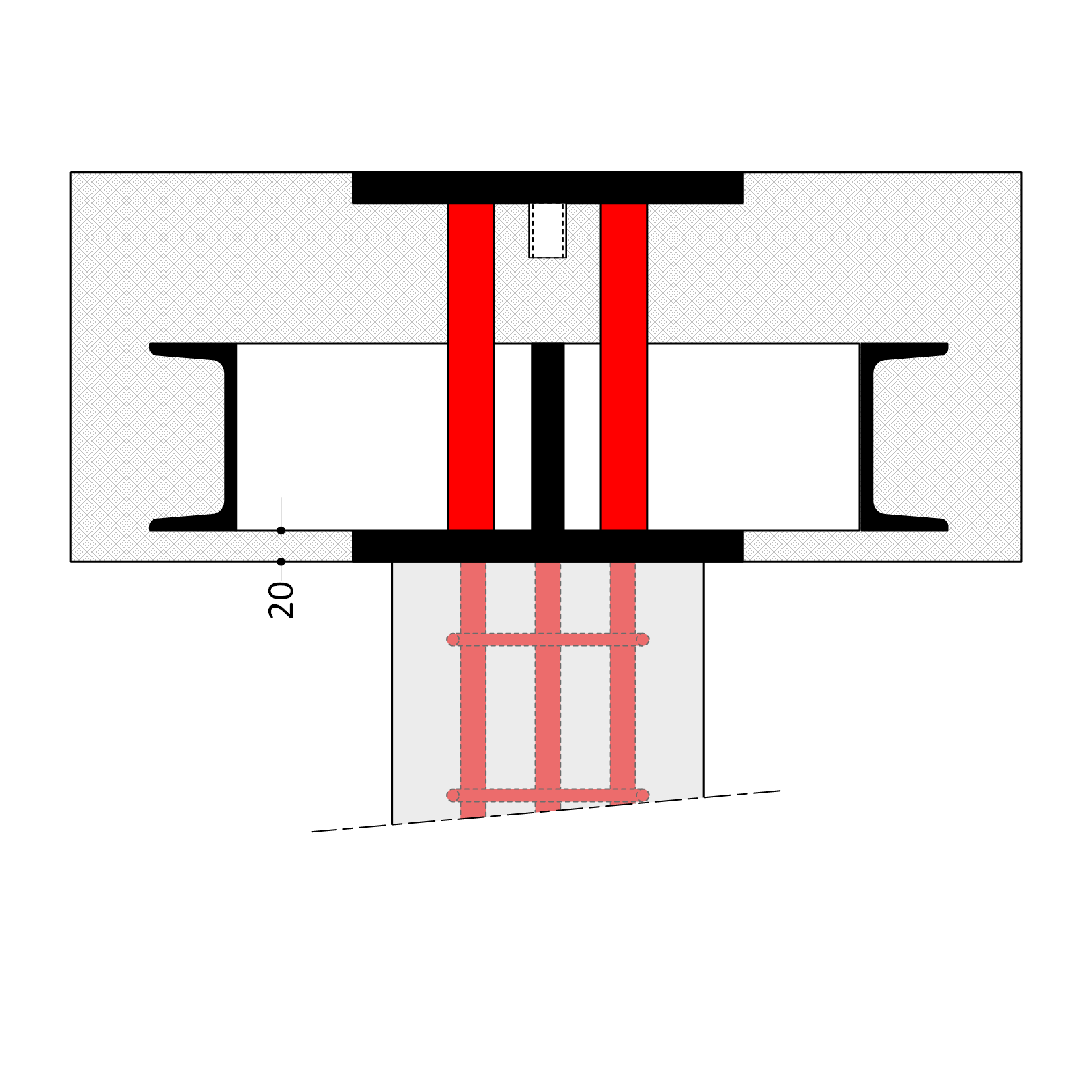

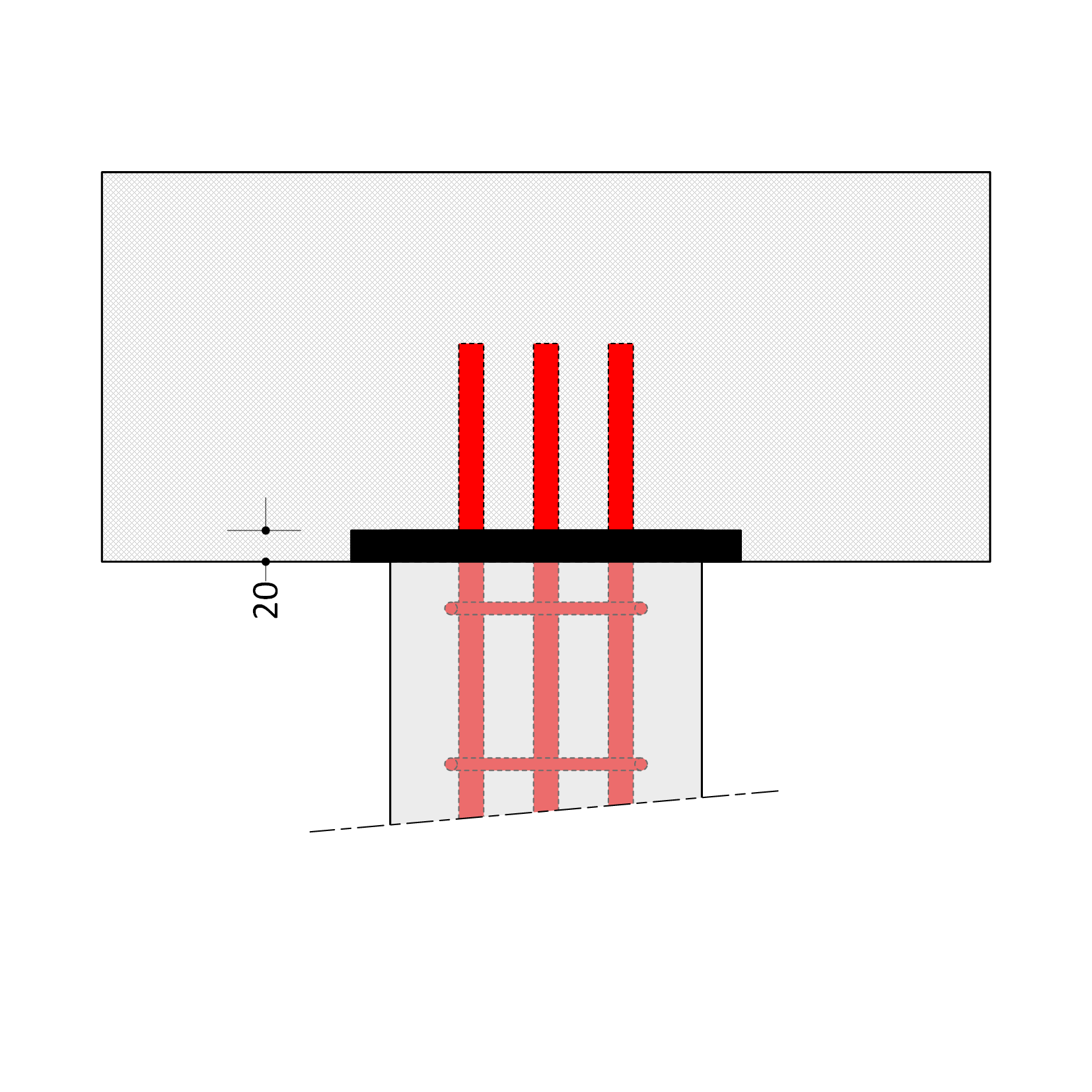

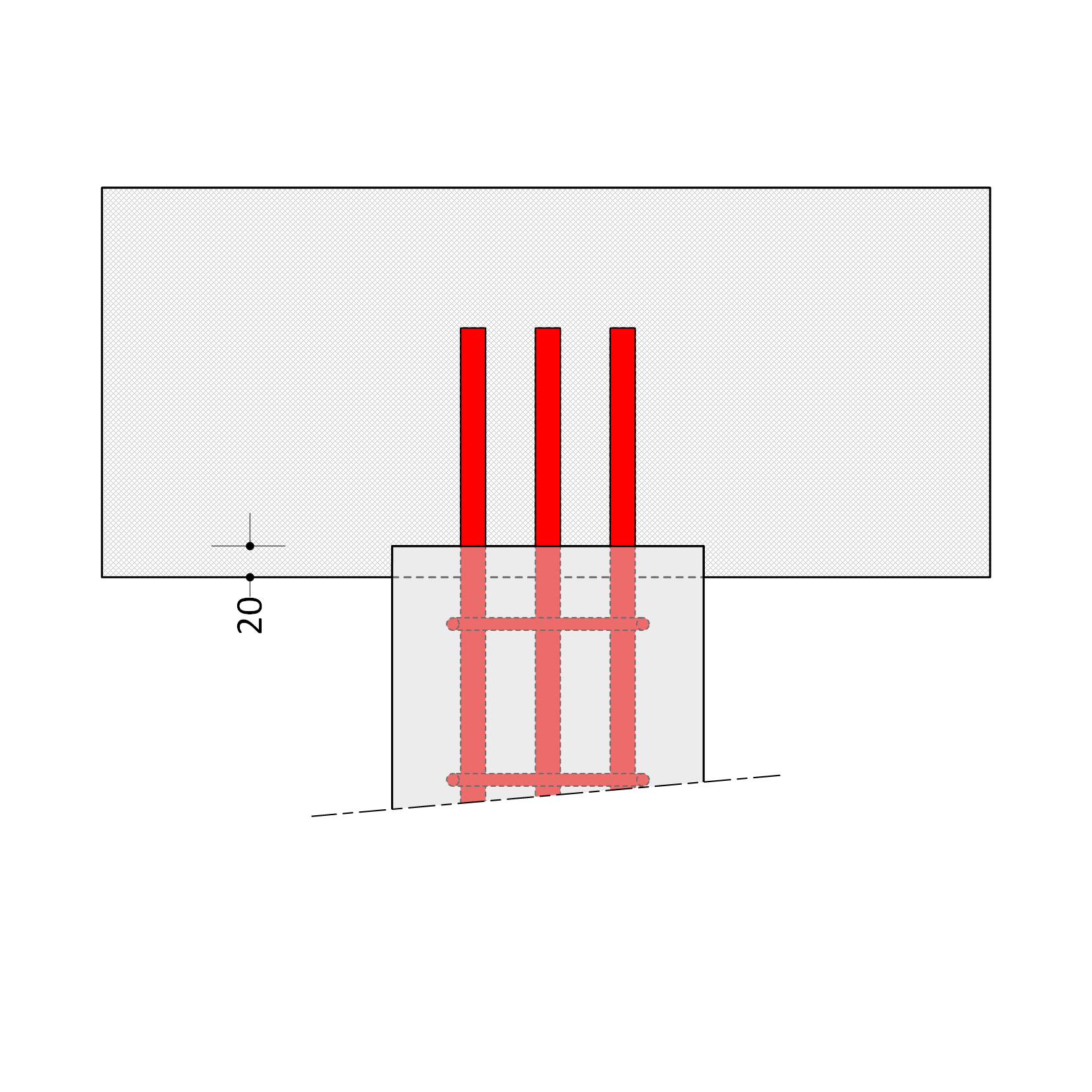

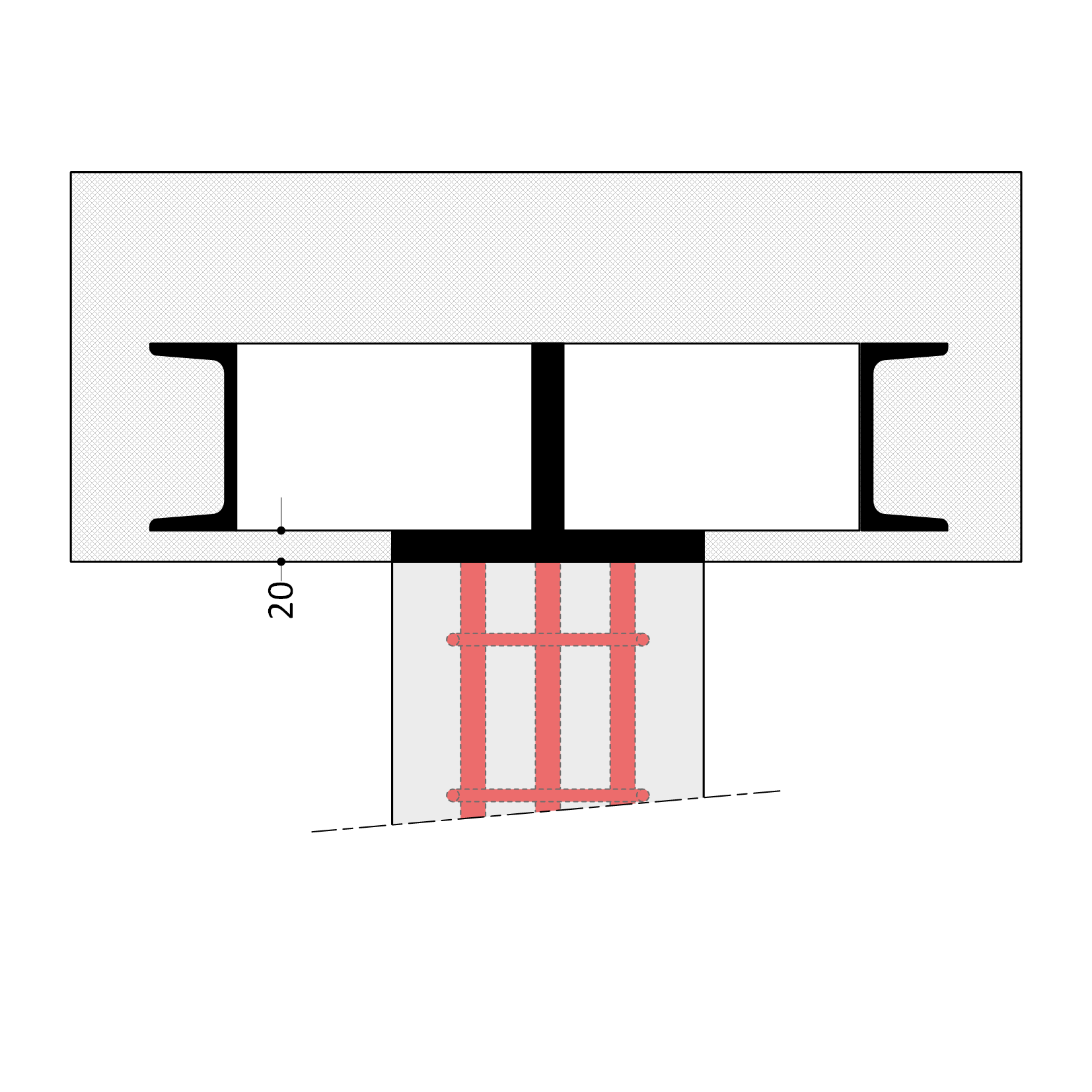

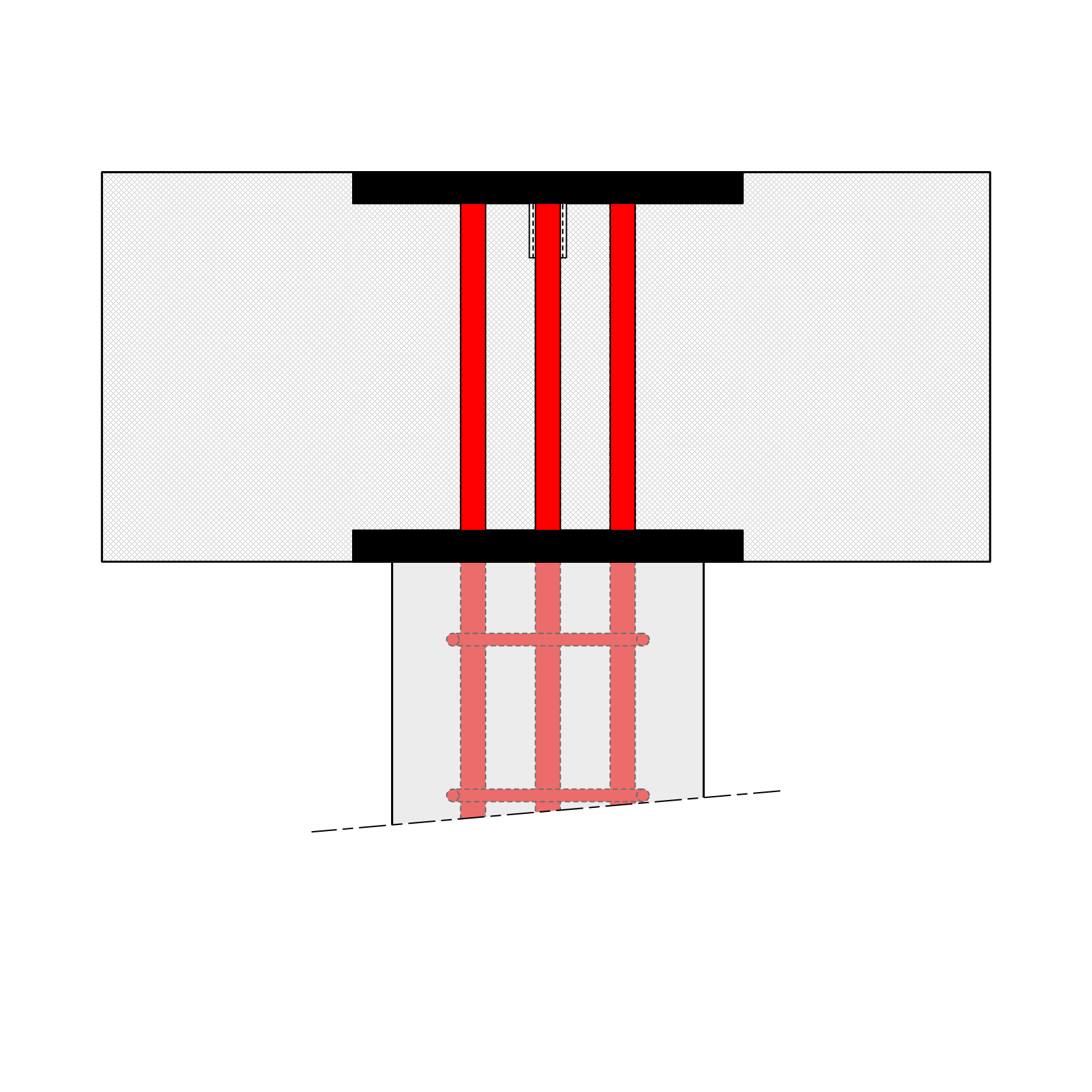

Les détails constructifs illustrés sont proposés à titre d’exemples. Ils sont adaptés en fonction des projets. Détails types en tête de pilier.
Le service technique de BEMTECH est à disposition pour toutes informations complémentaires.

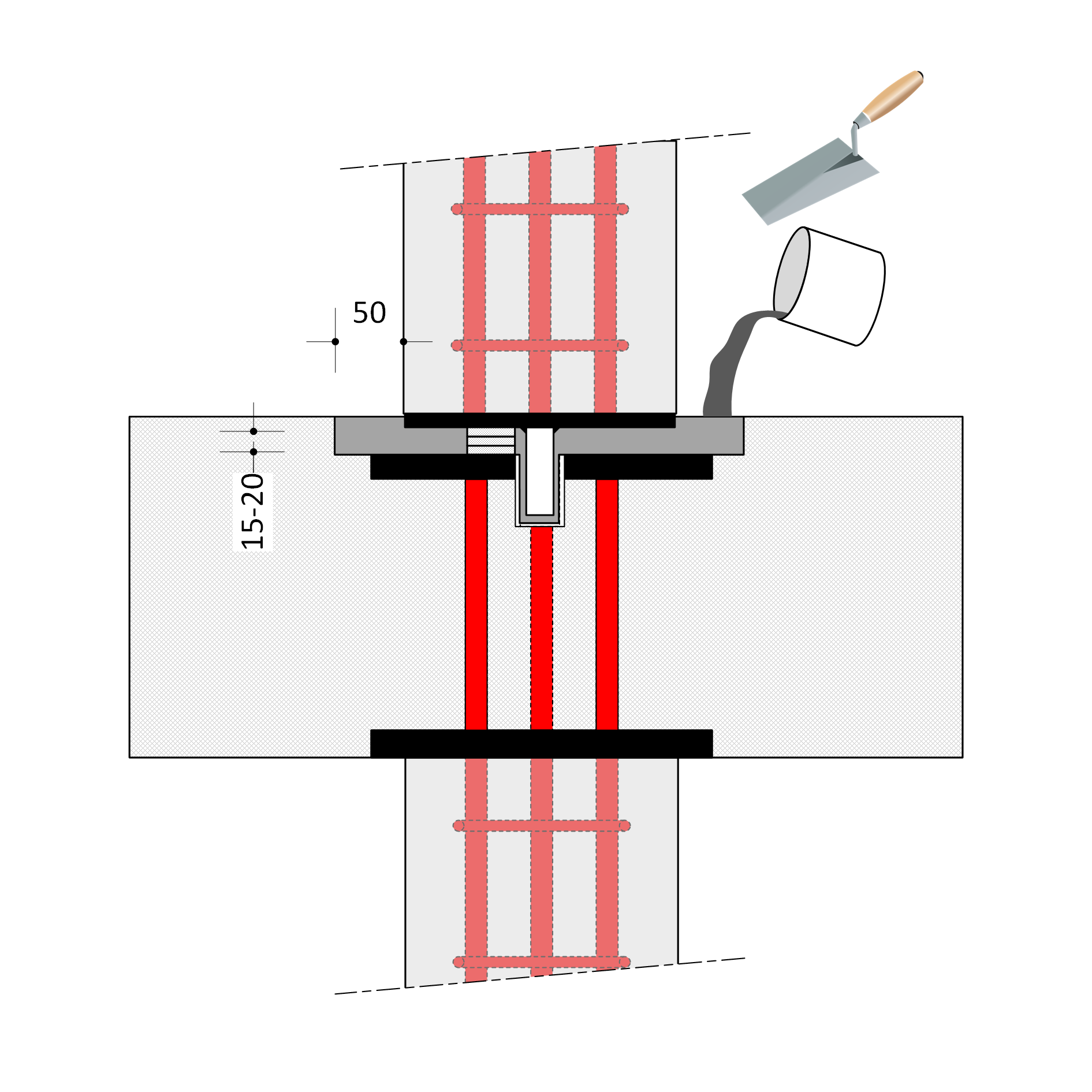

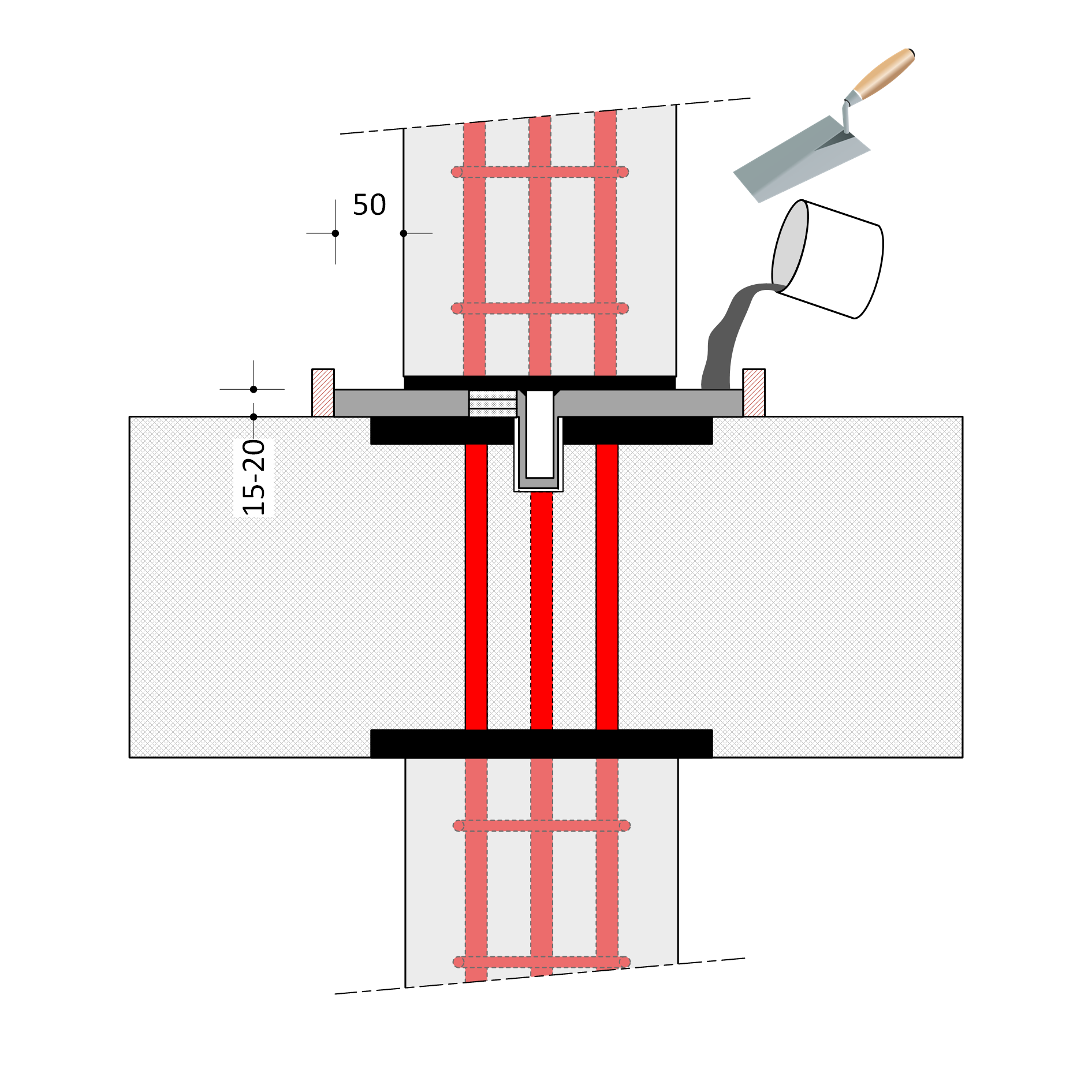

Détails constructifs pour la superposition des colonnes
La mise en œuvre ainsi que la conception des détails constructifs pour la superposition des colonnes sont très importantes et demandent un soin particulier. La base de la colonne supérieure ou ses éléments doivent impérativement être entièrement en contact avec le mortier d’appui afin d’assurer la transmission optimale des efforts.
Le principe de pose des colonnes supérieures est identique aux détails constructifs en base de colonnes.
Les détails constructifs illustrés sont proposés à titre d’exemples. Ils sont adaptés en fonction des projets. Détails types en tête de pilier.
Le service technique de BEMTECH est à disposition pour toutes informations complémentaires.

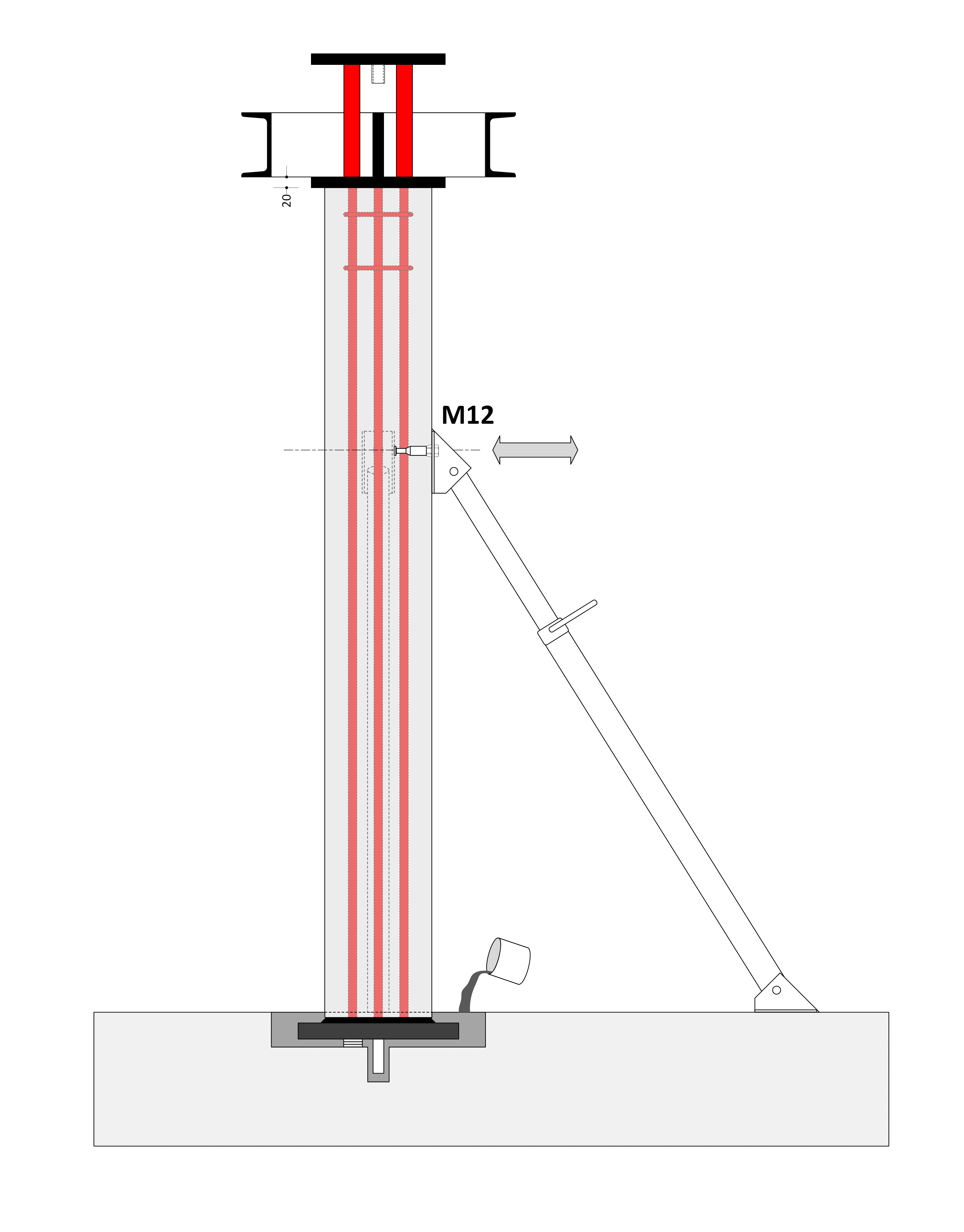

Etayage, réglage et stabilisation horizontale
La pose des colonnes BEMTECH est réalisée au moyen de deux étais du type tirant-poussant par colonne. Les étais tirant-poussant permettent d’assurer la stabilité ainsi que le réglage de l’aplomb des colonnes en phase de montage.
Les colonnes sont livrées avec deux douilles de montage M12 inox incorporées et positionnées en fonction de la longueur de la colonne.
Les détails constructifs illustrés sont proposés à titre d’exemples. Ils peuvent être adaptés en fonction des projets.
Le service technique de BEMTECH est à disposition pour toutes informations complémentaires.
