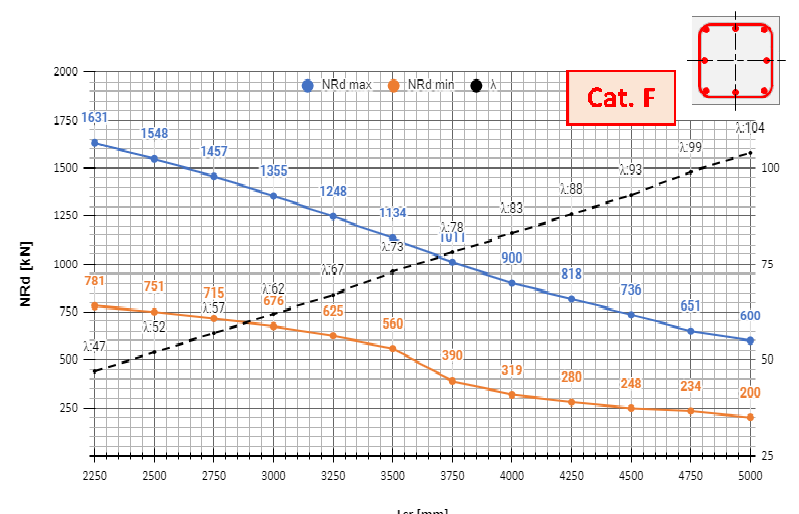

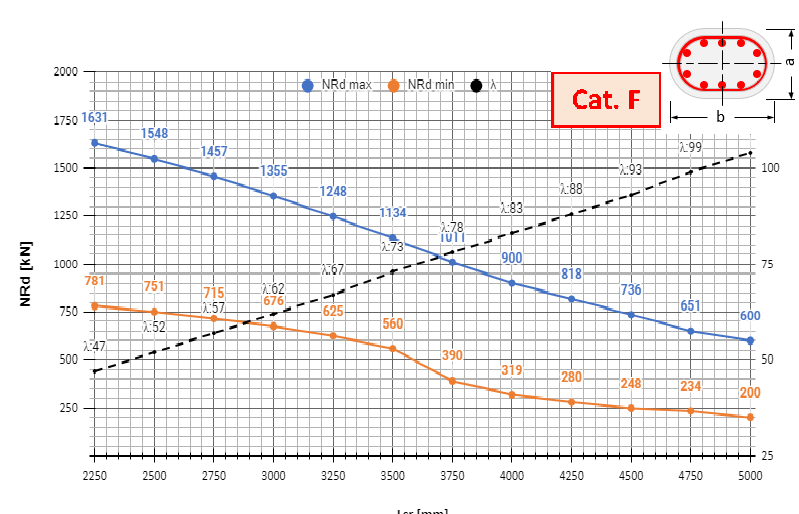

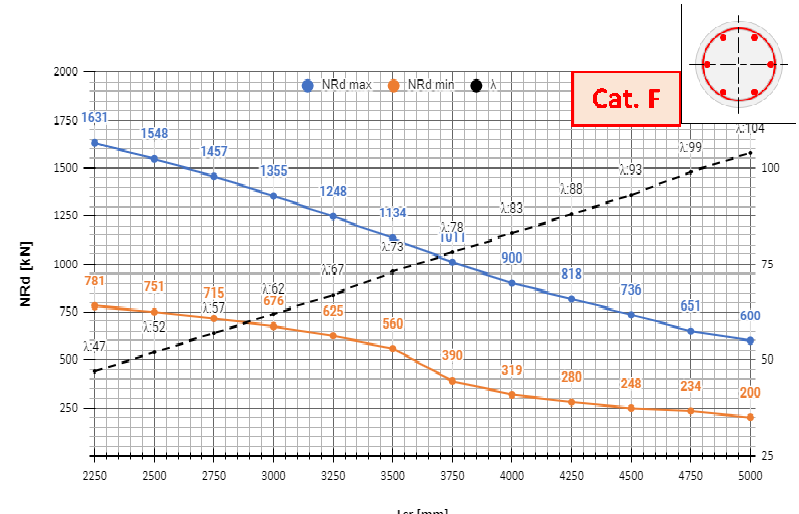

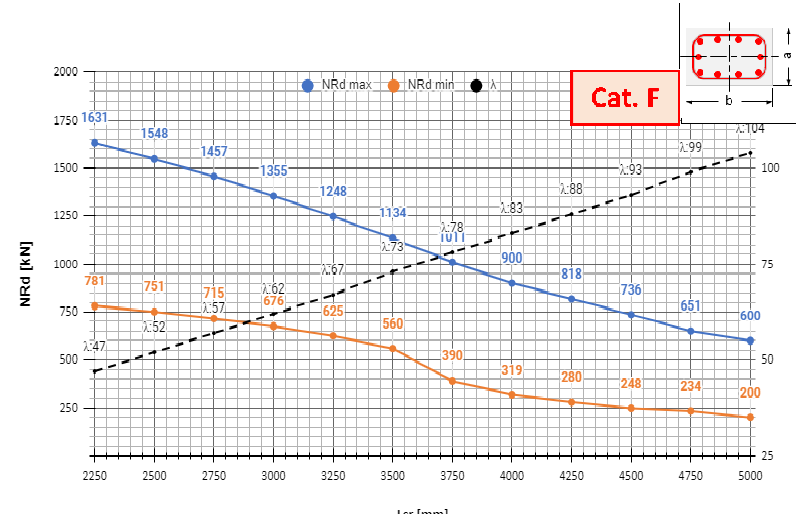

Courbes de flambage NRd / Lcr
Hypothèses de dimensionnement :
- Situation de projet accidentelle
- Effort normal centré
- Conditions d’appuis articulées
- Choc provenant d’un véhicule routier pour catégorie F (SIA 261)
- Hauteur d’agissement du choc H,acc = 600mm
- Courbes de flambage selon SIA 262, degré de précision phase_II
- Courbure irréversible de la section calculée avec 71% de Nd
- Nd = Nd,acc / 0,7
- Béton SCC 50/60 + F selon recette BEMTECH
Dimensionnement en situation de projet accidentelle
Formulaires techniques
Email
Le graphique de dimensionnement permet de vérifier rapidement les résistances d’une section de colonne en fonction du niveau de sollicitations pour une situation de projet accidentelle.
Les tables de dimensionnement sont principalement utilisées pour une estimation des résistances des colonnes en situation de projet accidentelle. Elles ne peuvent en aucun cas être utilisées pour un dimensionnement définitif.
Pour le dimensionnement définitif, le dimensionnement pour catégorie G, des niveaux de sollicitations plus importantes ou des moments en tête de colonne, une étude détaillée est réalisée par le service technique de BEMTECH.
Condition de résistance : Nd,acc ≤ NRd
