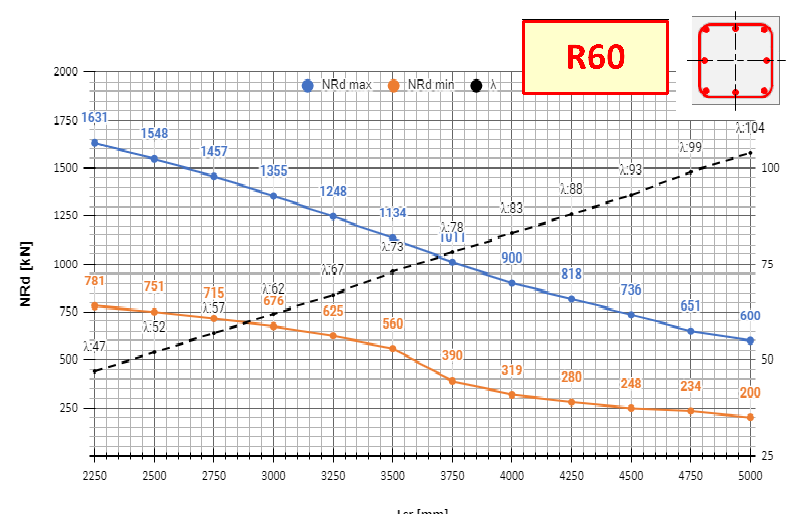

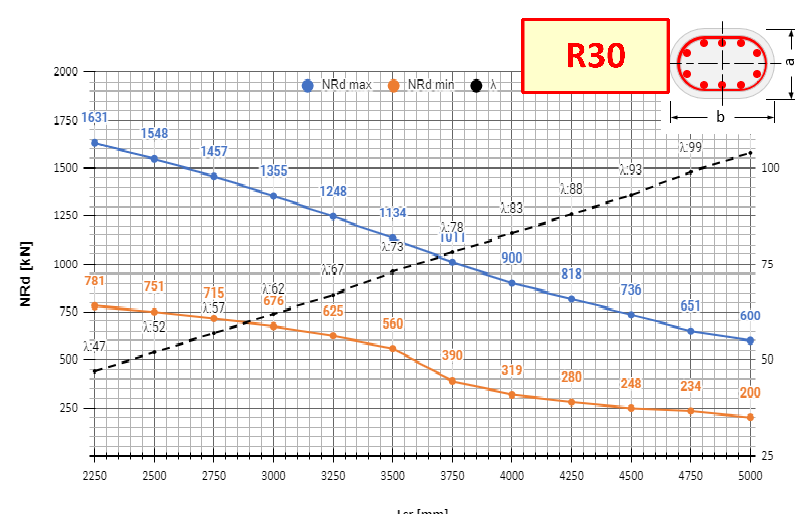

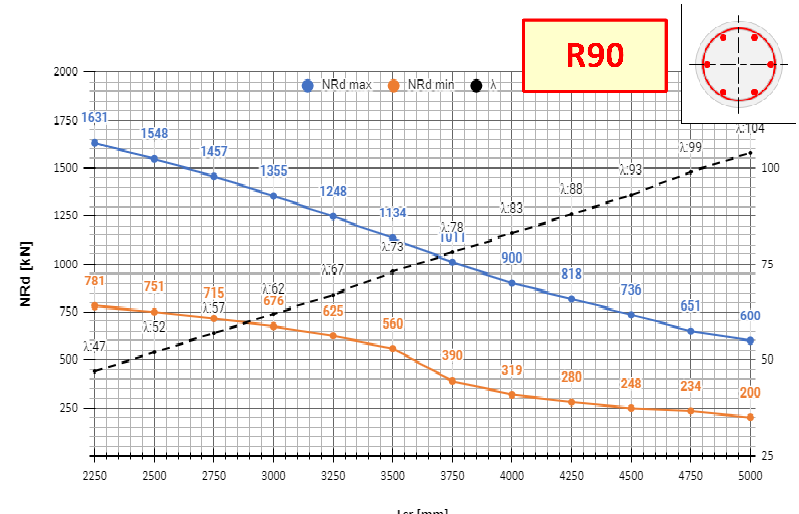

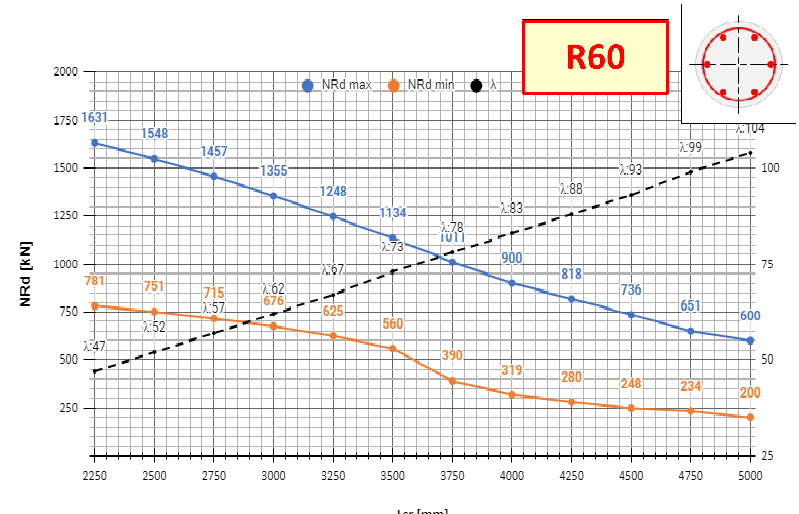

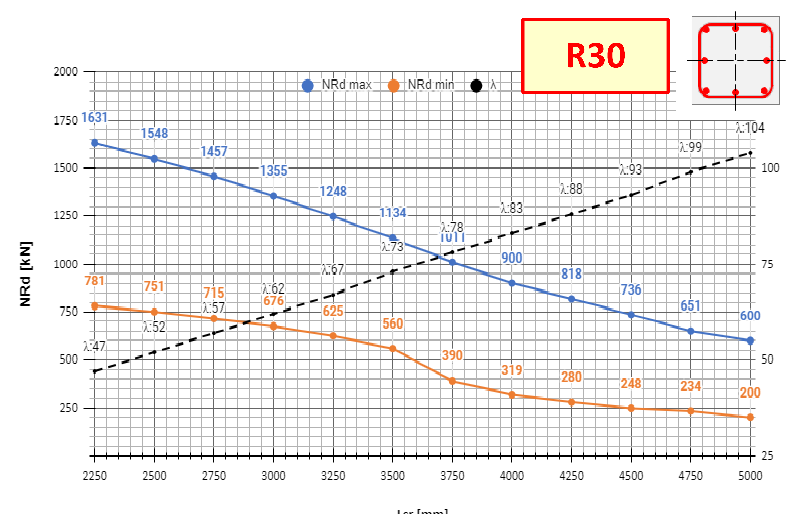

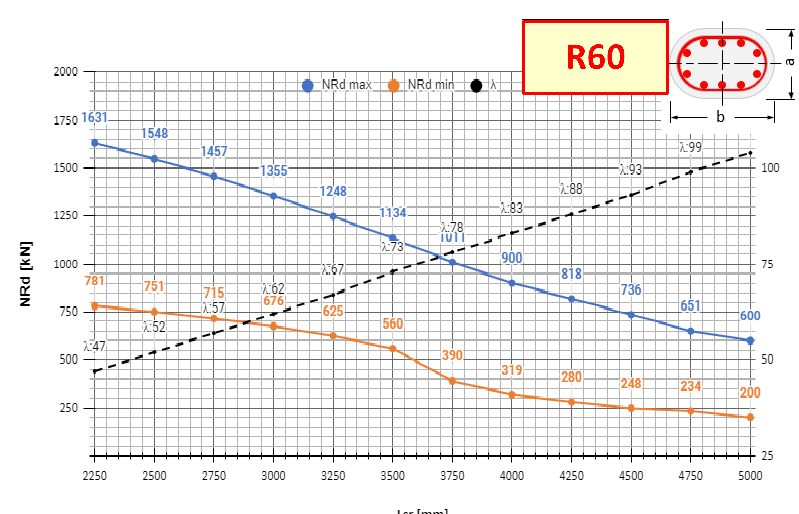

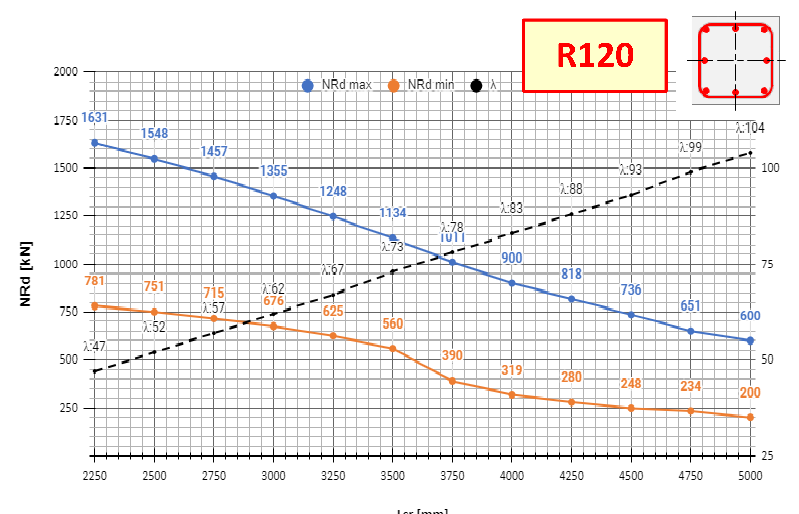

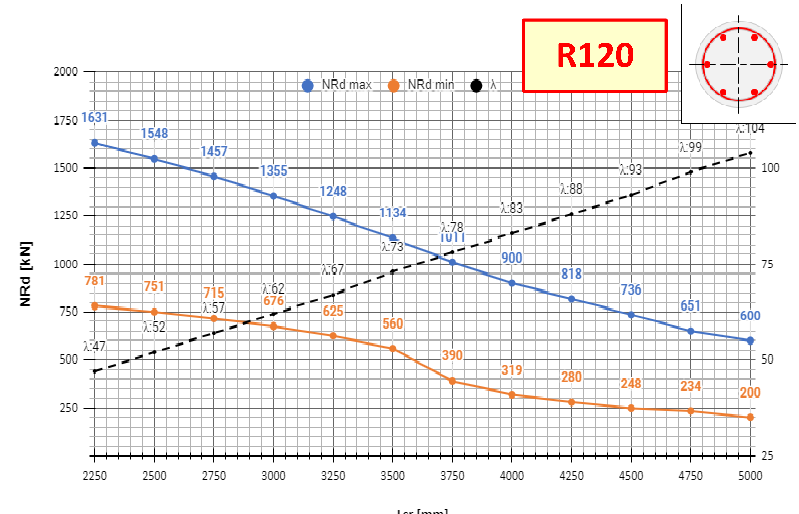

Courbes de flambage NRd / Lcr
Hypothèses de dimensionnement :
- Situation de projet feu
- Effort normal centré
- Courbes de flambage déterminantes selon SN 1992 1-2 et SIA 262
- Nd,fi = 0,65 • Nd
- Elancement limite conseillé λ ≤ 80
- Béton SCC 50/60 + F selon recette BEMTECH
Dimensionnement en situation de projet feu
Formulaires techniques
Email
Le graphique de dimensionnement permet de vérifier rapidement les résistances d’une section de colonne en fonction du niveau de sollicitations pour une situation de projet feu selon la norme SN1992 1-2.
Les tables de dimensionnement sont principalement utilisées pour une estimation des résistances des piliers en situation de projet feu. Elles ne peuvent en aucun cas être utilisées pour un dimensionnement définitif.
Pour le dimensionnement définitif, des niveaux de sollicitations plus importantes ou des moments en tête de colonne, une étude détaillée est réalisée par le service technique de BEMTECH.
Condition de résistance : Nd ≤ NRd
