Courbes de flambage colonnes rondes NRd / Lcr

Hypothèses de prédimensionnement :

  • Situation de projet normale
  • Effort normal centré
  • Courbes de flambage selon SIA 262, degré de précision phase_II
  • Courbure irréversible de la section calculée avec 71% de Nd
  • Béton SCC 50/60 + F selon recette BEMTECH
  • Taux d’armature moyen

Prédimensionnement en situation de projet normale

Formulaires techniques

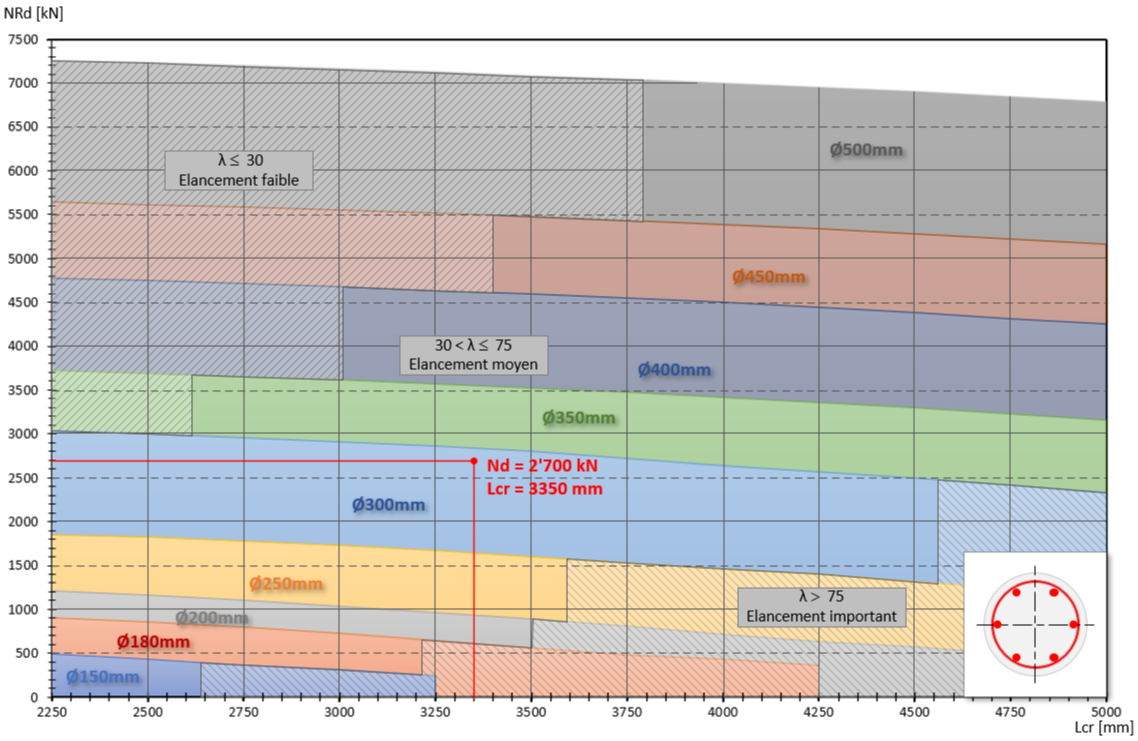

Le graphique de prédimensionnement permet de définir rapidement une section de colonne en fonction du niveau de sollicitation pour une situation de projet normale.

Ce graphique est basé sur un taux d’armature moyen dans la colonne. Il est strictement utilisé pour un prédimensionnement et il ne peut en aucun cas être utilisé pour un dimensionnement définitif.

Pour les colonnes avec une section imposée, les courbes de flambage ainsi que les tables de  dimensionnement sont disponibles.

Pour le dimensionnement définitif, des niveaux de sollicitations plus importantes ou des moments en tête de colonne, le service technique de BEMTECH est à disposition.

Exemple :

Nd = 2’700 kN, Lcr = 3350 mm

⇒ Choix sections : ∅ 300, 350, 400, 450, 500mm

Condition de résistance : Nd ≤ NRd
