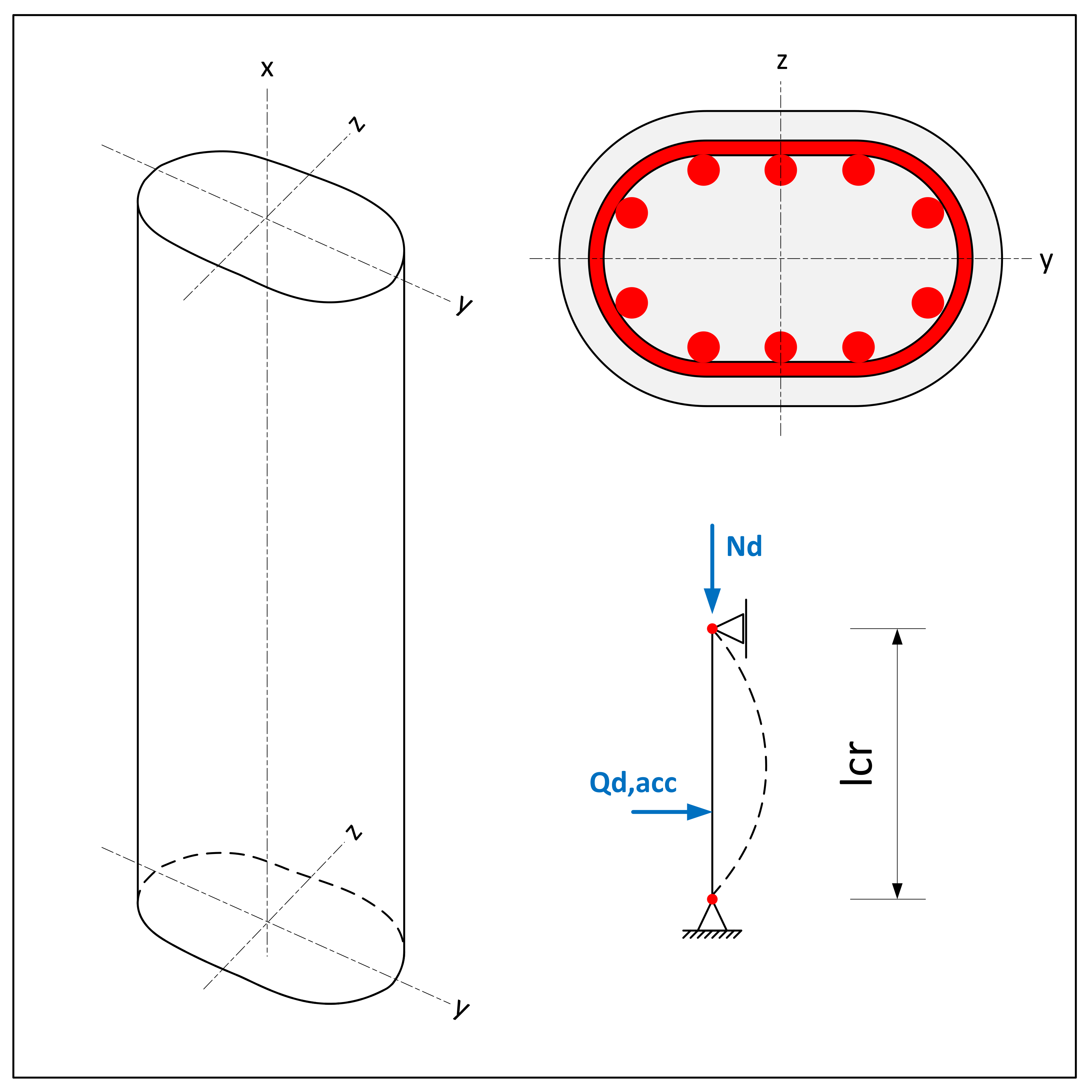

Courbes de flambage piliers oblongs NRd / Lcr

Hypothèses de prédimensionnement :

  • Situation de projet accidentelle
  • Effort normal centré
  • Conditions d’appuis articulées
  • Courbes de flambage selon SIA 262, degré de précision phase_II
  • Nd,acc = 0,7 • Nd
  • Béton SCC 50/60 + F selon recette BEMTECH
  • Taux d’armature moyen

*) Attention : La valeur de Nd à prendre en considération dans le graphique correspond à la sollicitation en situation de projet normale. Les courbes de flambage tiennent compte de la sollicitation accidentelle selon l’ hypothèse Nd,acc = 0.7 • Nd.

Prédimensionnement en situation de projet accidentelle

Formulaires techniques

Le graphique de prédimensionnement permet de définir rapidement une section de pilier en fonction du niveau de sollicitation pour une situation de projet accidentelle.

Ce graphique est basé sur un taux d’armature moyen dans la colonne. Il est strictement utilisé pour un prédimensionnement et il ne peut en aucun cas être utilisé pour un dimensionnement définitif.

Pour les colonnes avec une section imposée, les courbes de flambage ainsi que les tables de dimensionnement sont disponibles.

Pour le dimensionnement définitif, des niveaux de sollicitations plus importantes ou des moments en tête de colonne, le service technique de BEMTECH est à disposition.

Exemple :

Nd*) = 1’700 kN, Lcr = 2600 mm

Nd,acc = 0.7 • Nd = 1’190 kN (Nd,acc = effort normal en situation accidentelle)

⇒ Choix sections : a/b = 200/400, 200/500, 225/425 mm

Condition de résistance : Nd ≤ NRd
